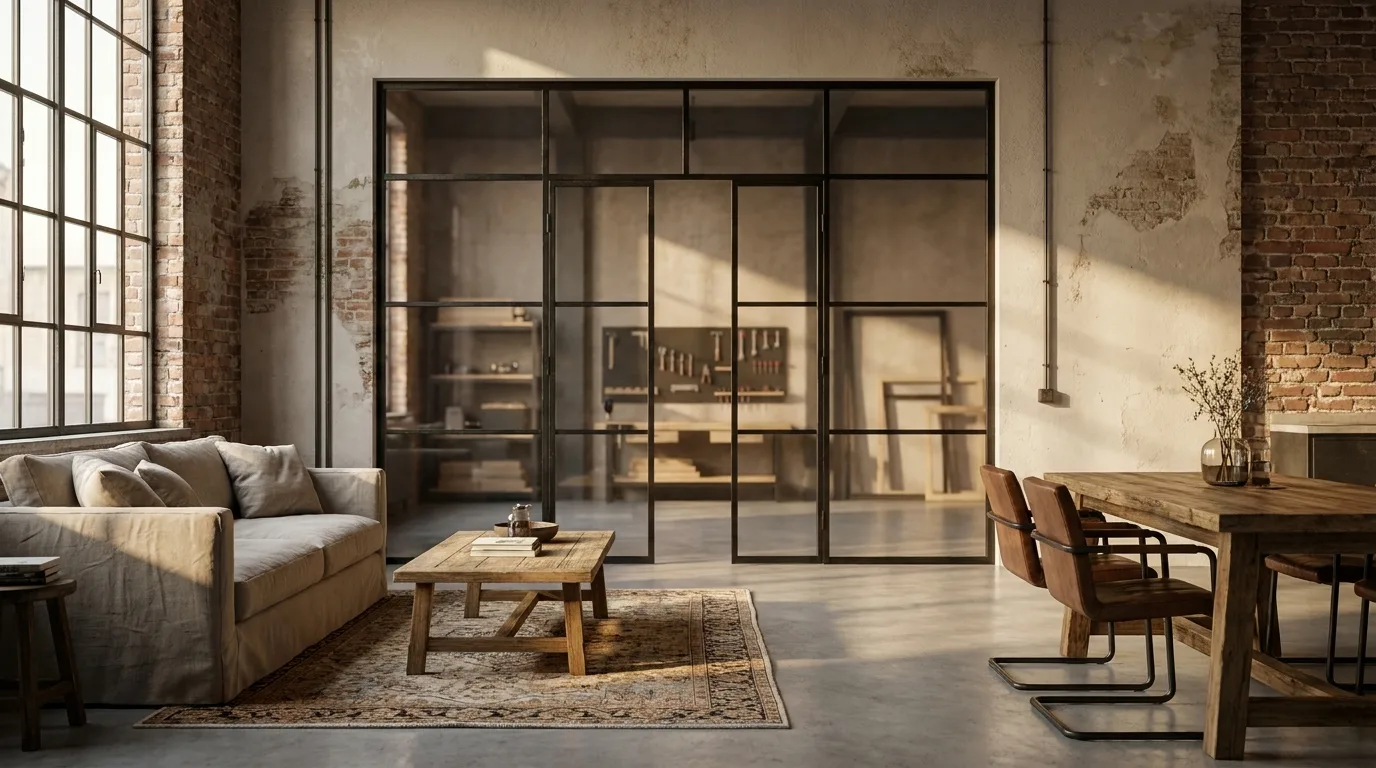

Tilanjakaja ilman porauksia: teräs-lasirakenteet käytännössä

Tilanjakaja ilman porauksia: teräs-lasirakenteet käytännössä

Teräs-lasitilanjakaja on tehokas tapa jäsentää avointa tilaa - mutta ennen kuin avaat konfiguraattorin, on syytä selvittää kolme asiaa: sopiiko poraamaton rakenne asuntoosi, kestääkö alusta lasipaneelin painon, ja mikä kiinnitystapa on teknisesti järkevin juuri sinun tilanteessasi. Tämä opas vastaa kaikkiin kolmeen kysymykseen konkreettisten esimerkkien ja teknisten lukuarvojen avulla.

Vuokra-asunto ja vanhat talot: mitä ilman porauksia oikeasti tarkoittaa?

Vuokralaisen asema ja muutostyöt

Suomen huoneenvuokralain mukaan vuokralainen ei saa tehdä asuntoon rakenteellisia muutoksia ilman vuokranantajan kirjallista lupaa. Seiniin, lattioihin tai kattoon poraaminen lasketaan tällaiseksi muutokseksi. Puristusmekanismiin perustuva tilanjakaja sen sijaan ei koske rakennuksen runkoa lainkaan: se lepää lattian ja katon välissä kitkavoimalla, eikä jätä jälkiä. Juridisesti se rinnastuu irtaimistoon, ei rakennuksen osaksi.

Tämä on käytännössä merkittävä ero. Suomalaisissa kaupungeissa - etenkin Helsingissä, Tampereella ja Turussa - kerrostaloasuminen on yleistä, ja vuokrasuhteen päättyessä asunto pitää luovuttaa alkuperäisessä kunnossa. Poraamattoman rakenteen voi purkaa kahtena henkilönä 30-60 minuutissa, ilman työkaluja ja ilman korjauskuluja. Kiinteästi asennettu lasiväliseinä taas tarkoittaa poismuuttaessa helposti 300-800 euron purku- ja korjauskustannuksia.

Jos asut suojellussa rakennuksessa - esimerkiksi vanhassa rintamamiestalossa tai funktisajalta peräisin olevassa kerrostalossa, joissa alkuperäiset pintamateriaalit on säilytettävä - kannattaa asiasta mainita vuokranantajalle kirjallisesti jo ennen asennusta, vaikka lupa ei olisikaan pakollinen. Se selkeyttää vastuun molemmin puolin.

Muutto ja siirrettävyys: investointi, joka kulkee mukanasi

Kiinteä lasiväliseinä on paikkasidonnainen: se menettää arvonsa heti, kun muutat. Mittatilaustyönä valmistettu puristuskiinnitteinen teräsrunkotilanjakaja on siirrettävä kalustekokonaisuus. Tarvitset uuden asunnon huonekorkeuden olevan saman toleranssialueen sisällä kuin alkuperäinen - käytännössä muutaman millimetrin liukumavara riittää. Tämä uudelleenkäytettävyys jää helposti hintalaskelmista pois, mutta se on yksi poraamattoman rakenteen merkittävimmistä eduista pitkällä aikavälillä.

Puristusjärjestelmä vai omapaino: kumpi kantaa lasin turvallisesti?

Lattia-katto-puristusjärjestelmän toimintaperiaate

Lattia-katto-puristusjärjestelmässä teräsrungon jalkalevyssä oleva kierrekaraisysteemi puristuu lattiaa ja kattoa vasten. Syntyvä kitkakuorma pitää rungon paikallaan ilman ainuttakaan kiinnitystapin reikää. Oikein mitoitettuna järjestelmä kestää 180-220 kilogramman kokonaismassan - mikä vastaa täysikokoista teräs-lasitilanjakajaa. Edellytyksenä on kuitenkin massiivinen alusta: teräsbetonilaatta, täystiilirakenne tai massiiviset puupalkistot.

"Poraamattomat kiinnitysjärjestelmät eivät ole kompromissiratkaisu - ne ovat monessa vanhan rakennuskannan tilanteessa rakenteellisesti perustellumpi valinta kuin tulppaanikiinnitys, koska ne eivät heikennä kattolaatten rakennetta."

Varoitus: kipsilevykatto ei kestä puristuskuormaa

Suomalaisissa 1970-luvun omakotitaloissa ja uudemmissa kerrostaloissa välikatto on usein rakennettu kipsilevystä tai muusta kevytrakenteisesta materiaalista. Tällaiseen kattoon kohdistuva useiden satojen newtonin puristusvoima on liikaa: levy voi painua kasaan tai antaa periksi, jolloin kiinnityspinta katoaa kokonaan.

"Lattia-katto-puristusjärjestelmät ovat luotettavia vain massiivisilla alustoilla - teräsbetoni, täystiili tai massiivinen puupalkisto. Kipsilevyrakenteissa tai ontelolaataston pinnoitteissa puristusvoima ei pysy stabiilina dynaamisen kuorman alla."

Kipsilevykattoon asennettu puristuskiinnitin ei ainoastaan menetä otettaan - se voi aiheuttaa kattovaurioita, joiden korjauskustannukset ylittävät tilanjakajan hinnan moninkertaisesti.

Omapaino vakauttamismenetelmänä

Kun puristuskiinnitys ei ole mahdollinen - kevyen katon, lattialämmityksen tai riittämättömän palkkirakenteen vuoksi - on omapaino oikea vaihtoehto. Noin 120 kilogramman teräsrungon, johon on asennettu vähintään 600 millimetriä syvät jalkalevyt, vapaaseisonnan vakavuus on riittävä. Tällainen ratkaisu ei tarvitse minkäänlaista kattoyhteyttä. Lattialämmityksen sähköinen tai vesikiertoinen rakenne ei vaurioidu, koska runkoon ei kohdistu pistekuormaa poraamisesta.

Lasin paksuus ja enimmäiskorkeus

ESG-turvalasi (karkaistu turvalasi) 8 mm on omakannatteinen noin 2 200 millimetriin saakka. Tämän rajan yläpuolella - mikä tulee vastaan esimerkiksi ullakkoasunnoissa tai korkeahuoneisissa funkistaloissa, joissa huonekorkeus voi olla 2,80-3,20 m tai enemmän - tarvitaan joko VSG-laminaattiturvalasi tai täysin teräsrunkoistettu konstruktio. Tämä ei ole suositus vaan lasifysikaalinen tosiasia: taivutusjännitys lasin reunaan kasvaa korkeuden myötä yli sallitun rajan.

Alustan kantavuus: lattia, katto ja lämmitysjärjestelmä

Painonjakauma ja pistekuorma

3 metriä leveä ja 2,4 metriä korkea teräs-lasitilanjakaja painaa lasin paksuudesta ja runkoprofiilista riippuen 180-220 kilogrammaa. Paino ei jakaudu tasaisesti, vaan keskittyy jalkalevyjen alle. Kaksi 300 x 400 millimetrin jalkalevyä, joiden alle kohdistuu yhteensä 200 kilogramman kuorma, tuottavat pintapaineen noin 83 kilogrammaa per jalalevy. Betonilattia kestää tämän ongelmitta - mutta kelluva parkettilaakeri tai lattialaatan päälle valettu lattialämmitysrakenne saattaa vaatia etukäteistarkastelun.

"Yleisin ongelma vapaaseisovissa lasiväliseinissä ei ole itse lasi vaan jalkapistekuorman aliarviointi kiinnitysjalkaa käytettäessä."

Puupalkistot vanhoissa taloissa

Ennen sotia rakennetuissa rintamamiestaloissa ja muissa 1940-1950-luvun pientaloissa välipohjat ovat usein puupalkistoja. Niiden nimellinen hyötykuorma saattaa olla 150-200 kg/m², mutta puristusjalkaan kohdistuva pistekuorma - jossa 100 kilogramman kuorma jakautuu 300 x 400 millimetrin alalle - tuottaa paikallisen pintapaineen, joka voi moninkertaisesti ylittää palkiston paikallisen kestävyyden. Tällöin paras ratkaisu on joko omapaino ilman kattoyhteyttä tai rakennesuunnittelijan lausunto todellisesta kantavuudesta.

Lattialämmitys ja liikuntasaumat

Betonimassaan valettu lattialämmitys tuo mukanaan liikuntasaumat, joita ei saa kuormittaa pistekuormalla. Jos jalalevy osuu liikuntasauman kohdalle tai läheisyyteen, ratkaisu on teräslevystä tehty kuormanjakolevy - 6 millimetriä paksua terästä, 500 x 500 millimetriä - jalkalevy ja lattia välissä. Se jakaa pistekuorman 0,25 neliömetrin alalle ja pitää liikuntasauman vapaana. Sama periaate toimii myös tilanteissa, joissa lattiapinnoite on herkkä paikalliselle kuormitukselle.

Lämpötilanvaihtelut ja puristusvoiman ylläpito

Suomessa vuodenaikojen väliset lämpötilanvaihtelut ovat Keski-Eurooppaa suurempia, mikä tarkoittaa, että betonilaatat ja -katot voivat muuttaa mittaansa lämmityskaudella 1-3 millimetriä. Halvat puristussysteemit - sellaiset, joita myydään verhokiskojen tai koristekappaleiden kiinnittämiseen - menettävät tässä muodonmuutoksessa otteensa täysin. Laadukas kiristyskara, jossa on mahdollisuus jälkikiristämiseen, kompensoi tämän - mutta vaatii yhden lisäkiristyskerran 6-8 viikon kuluttua asennuksesta, kun rakenne on asettunut. Tänä aikana kitkakuorma voi pienentyä jopa 15 prosenttia.

Teräs-lasitilanjakajan asennus vaihe vaiheelta

Mittaus ja alustan kartoitus ennen tilausta

Tärkein yksittäinen askel ennen konfiguraattorin avaamista on oikea mittaus. Mittaa huonekorkeus vähintään kolmesta kohdasta: vasemmalta, keskeltä ja oikealta sieltä, missä tilanjakaja tulee seisomaan. Vanhoissa taloissa - rintamamiestaloissa, funktistaloissa tai kerrostaloissa, joissa pintoja on tasoitettu vuosikymmenien saatossa - erot voivat olla 5-15 millimetriä. Tämä ei ole ongelma mittatilaustuotteessa, mutta se täytyy tietää etukäteen. Yli 5 millimetrin ero kohtien välillä tulee kirjata ylös ja sisällyttää tilaukseen.

Tarkista samalla katon rakenne: onko kyseessä betonilaatta, kipsilevykatto vai puupalkisto. Tämä määrittää, mikä kiinnitystapa on teknisesti mahdollinen. Valokuvaa myös jalkalistat, mahdolliset lämpöpatterit sekä lattiaan näkyvät liikuntasaumat.

• Mittaa huonekorkeus kolmesta kohdasta - vasemmalta, keskeltä, oikealta
• Yli 5 mm ero kohtien välillä: dokumentoi ja ilmoita tilauksessa
• Selvitä katon materiaali: betoni, kipsilevy vai puupalkisto
• Merkitse jalkalistan korkeus, lämpöpatterien sijainti ja lattiasaumat
• Valokuvaa vinot seinät, listojen ulkonevat osat ja muut epäsäännöllisyydet

Manufaktur X:n konfiguraattoriin syötetään haluamasi lopulliset mitat - ei rakenneavauksen mittoja. Tämä on täsmälleen niin kuin sen pitääkin olla: sinä tiedät, kuinka suuri tilanjakajan haluat olevan, ei sitä, miten rakennuksen aukko on mitattu.

Asennusjärjestys puristuskiinnityksessä

Yleisin syy siihen, että mittatilauskaluste ei istu paikoilleen, ei ole valmistusvirhe - se on väärin mitattu tila. Tämä pätee erityisesti vino kattoisiin ullakoihin ja portaikkotiloihin. Kun mitat ovat oikein, asennusjärjestys on seuraava:

Nosta teräsrunko pystyyn ilman lasipaneeleja. Tarkista pystysuoruus kahdesta suunnasta 2 metrin vatupassilla - yli 2 millimetrin poikkeama metrillä johtaa pitkällä aikavälillä lasin kulmiin kohdistuviin jännitysmurtumiin. Kun runko on suorassa, kiristä kierrekarapultit tasaisesti noin 15-20 Nm vääntömomentilla. Tarkista pystysuoruus uudelleen, sillä kiristäminen voi siirtää runkoa hienoisesti. Vasta tämän jälkeen asennetaan lasi.

Lasin käsittely ja tiivisteprofiilit

10 millimetrin ESG-paneeli koossa 1 m x 2 m painaa noin 25 kilogrammaa. Käsin nostaminen on mahdollista, mutta lasin reunaan kohdistuva kolhiminen on se, mitä pitää välttää - reunavauriot ovat yleisin syy lasin murtumiseen asennuksen jälkeen. Käytä vähintään 80 kilogramman imukuppitartuntaa ja varmista kahden henkilön läsnäolo.

"ESG-lasia ei saa koskaan asentaa metalliseen kehikkoon ilman elastista välitiivis teprofiilia. Suora metalli-lasi-kontakti aiheuttaa jännityshuippuja, jotka voivat lämpökuormituksen yhteydessä johtaa lasin äkilliseen murtumiseen."

EPDM- tai silikonitiivisteprofiilit kovuudeltaan Shore 60-70 rungon ja lasin välissä ovat pakollinen osa rakennetta - eivät lisävaruste. Ne vaimentavat mikrovärinät ja tasaavat pienet mittatolerannit lasin ja kehyksen välillä. Poista lasin suojakalvo vasta kun koko asennus on valmis.

Loppukoe ja jälkikiristys

Kun asennus on valmis, testaa vakavuus: nojaa tilanjakajan yläreunaan noin 30 kilogramman sivuvoimalla. Mikään järjestelmä ei saa joustaa yli 5 millimetriä. Jos liikettä on enemmän, kiristä karapultit ja tarkista pystysuoruus uudelleen. Merkitse kalenteriisi jälkikiristysajankohta 6-8 viikon päähän: tänä asettumisjaksona kitkakuorma voi pienentyä jopa 15 prosenttia lämpötilanvaihtelujen ja rakenteen asettumisen myötä. Tämän yhden kerran jälkikiristyksen jälkeen riittää vuosittainen silmämääräinen tarkistus.

Klarglas, Milchglas vai VSG: mikä lasi sopii mihinkin tarkoitukseen?

Karkaistu turvalasi (ESG) standardivalintana

Karkaistu turvalasi (ESG) on perusvalinta tilanjakajiin, joiden korkeus on enintään 2 200 millimetriä. Sen taivutuslujuus on noin nelinkertainen tavalliseen float-lasiin verrattuna, ja murtumistilanteessa se pirstoutuu pyöreäreunaisiksi murusiksi, jotka eivät aiheuta vakavia viiltohaavoja. 8 millimetrin paksuus riittää vapaakasvuisiin rakenteisiin tähän korkeuteen saakka; 10 millimetrin paksuus parantaa jäykkyyttä suuremmissa formaateissa. 10 mm:n ESG-paneeli koossa 1,2 m x 2,2 m painaa noin 30 kilogrammaa - tämä vaikuttaa suoraan kuljetustapaan ja asennusryhmän kokoon.

Milloin VSG-laminaattiturvalasi on perusteltu valinta

VSG koostuu kahdesta tai useammasta lasista, jotka on liimattu PVB-kalvolla yhteen. Murtuessaan se pysyy koossa kalvon ansiosta. 2 200 millimetriä ylittävissä korkeuksissa - mikä tulee vastaan esimerkiksi ullakkoasunnon avoimessa tilassa tai 70-luvun omakotitalon avarassa olohuoneessa - VSG tai täysteräsrunkoinen konstruktio on ainoa teknisesti oikea valinta.

VSG on myös parempi valinta silloin, kun tilanjakajalle haluaa äänenvaimennusta. VSG 6/6 mm PVB-kalvolla saavuttaa ääneneristysarvon (Rw) jopa 42 desibeliä - verrattuna noin 35 desibeliin 10 mm ESG:llä. Nämä 7 desibeliä ovat kuultava ero: 42 dB vastaa suunnilleen massiivisen sisäoven ääneneristystä, 35 dB kevytrakenteista puuovea. Jos tilanjakaja erottaa etätyötilan olohuoneesta, ero kuuluu käytännössä. Hintaero ESG:hen verrattuna on noin 20-35 prosenttia lasipaneelin koosta ja rakenteesta riippuen.

Kirkas lasi vai satiinilasi: arjen käytettävyys ratkaisee

Kirkas lasi (Klarglas) vie valon parhaiten läpi ja pitää tilan visuaalisesti avoimena - mutta näyttää jokaisen sormenjäljen ja pisaran välittömästi. Satiinilasi (Milchglas, hiekkapuhallettu) hajottaa valon pehmeästi, antaa yksityisyyttä ilman täydellistä näkösuojaa ja on huomattavasti helpommin puhdistettava arjessa. Makuuhuoneen erottamiseen olohuoneesta tai kotitoimiston rajaamiseen avoimessa pohjakaavaratkaisussa satiinilasi on käytännöllisempi valinta pitkällä tähtäimellä. Kirkasta lasia suositaan tilanteissa, joissa tila ei saa näyttää pienemmältä - esimerkiksi kompaktissa kerrostaloasunnossa, jossa avoimuus on arkkitehtoninen arvo.

Lasityyppi, runkoprofiili ja RAL-värisävy ovat kaikki valittavissa Manufaktur X:n tilanjakajan konfiguraattorissa reaaliaikaisella esikatselu- ja hintanäkymällä ennen tilauksen vahvistamista.

Elastinen tiivisteprofiili: pakollinen osa, ei lisävaruste

Riippumatta lasin tyypistä: elastinen tiivisteprofiili teräsrungon ja lasin välissä on tekninen vaatimus, ei optio. Suora metalli-lasi-kontakti luo termisten muodonmuutosten yhteydessä jännityshuippuja lasin reunoihin. ESG:ssä nämä jännitykset voivat aktivoida lasiin valssautuneet nikkelisulfidisulkeumat ja aiheuttaa äkillisen murtumisen ilman ennakkovaroitusta. Tämä on täysin estettävissä oikealla tiivisteprofiililla.

Mitä poraamaton tilanjakaja oikeasti maksaa?

Kaupan hyllytuote vai mittatilaustyö

Rautakaupoista ja verkkokaupoista löytyy puristuskiinnitteimiä 80-250 euron hintaan. Ne on suunniteltu verhokiskoille ja kevyille koristeille - ei 20-40 kilogramman lasipaneeleille. Kiristyselimet eivät ole mitoitettu pysyvälle kuormitukselle, ja materiaalin laatu ei vastaa jatkuvasti kuormitetun rakenteen vaatimuksia.

Mittatilaustyönä valmistettu teräsrunkoinen tilanjakaja manufakturx.fi:stä - 4 mm raakateräsrunko, pulverilakattuna RAL-sävyyn, ESG 8 mm, poraamaton puristuskiinnitys - alkaa 945 eurosta. Tähän hintaan sisältyy valmistus tarkoille mitoillesi: ei paikan päällä tehtäviä muutostöitä, ei standardimittoihin sovittamista. Jo 3 asteen vino seinä tuottaa 2 400 millimetrin korkeudessa yli 12 sentin vinon katon reunaan - standardileveys 80 tai 100 cm ei mahdu tällaiseen aukkoväliin.

IKEA:lta tai muista tavarataloista löytyy eristeleikkoja ja tilanjakajatyyppisiä kalusteita, mutta teräs-lasirakenne mittatilaustyönä on eri tuotekategoria: se valmistetaan EU:ssa, toimitetaan 5-6 viikossa tilauksesta ja sopii täsmälleen sinun huonekorkeudellesi - oli se sitten 2,55 m tai 3,10 m.

VSG:n, erikois-RAL-värien ja lasipainon lisäkustannukset

VSG maksaa ESG:tä enemmän noin 20-35 prosenttia, riippuen lasipaneelin koosta ja rakenteesta. Erikois-RAL-sävyt pulverilakkauksen yhteydessä lisäävät hintaa jonkin verran vakiovärisävyihin nähden. Suurempi lasipaksuus - 10 mm vs. 8 mm - vaikuttaa sekä hintaan että kuljetuskustannuksiin lasin lisäpainon vuoksi.
